ZPE-2030J ZPE-2030JII 伺服放大器

产品型号

生产厂家

类别
伺服放大器

想了解更多有关自仪产品与相关解决方案吗?

给我们发电子邮件

或者致电我们:
021-33878550


ZPE-2030、ZPE-2031伺服放大器



◆概述

    ZPE系列电子伺服放大器,是DDZ型电动单元组合仪表中的一个附件,它接受来自变送、调节等单元的信号或操作单元的手控信号,与电动执行机构配合,自动调节执行机构,完成调节任务,它与DDZ型仪表其它单元配套,广泛应用于电站、化工、石油、冶金、矿山、轻工业等生产过程k8凯发天生赢家的调节系统中电话:021-56697188 传真:021-56877599。

    ZPE-2030、ZPE-2031型伺服放大器,是ZP系列放大器中的一种新型功能伺服放大器,是我厂为配合S型仪表研制的新产品。

一、ZPE-2030、ZPE-2031型伺服放大器的显著特点是:

1、使用专用的隔离集成电路,取代了老产品的磁放大器,因此稳定性好,精度高,抗干忧能力强。
2、采用过零触发的固体继电器技术应用到功率开关中,使伺服放大器工作可靠,寿命长。
3、具有正行、反行、工作状态的灯光指示,在调试和运行中可随时观察到整个系统的运行情况。021-56697188 传真:021-56877599
4、具有动态制动功能,克服执行机构的惯性惰走,使执行机构的定位精度得以较大的提高,减少了执行机构电动机刹车的磨损。

二、ZEP-2031G型伺服放大器的功能:

    ZPE-2031型伺服放大器是在ZPE-2030型伺服放大器的基础上的提高产品,它具有ZPE-2030型伺服放大器的功能和特点,增加了断信号保护装置,同时,内部联接端子的一对事件信号触点闭合,以启动外部的报警装置。

三、ZPE-2030、ZPE-203  Q型伺服放大器的安装尺寸和出线端子与传统的伺服放大器相同,ZPE-2030J型、ZPE-2031J型伺服放大器的安装尺寸和出线端子是根据“S”型总体技术要求的规定而设计和编排的。021-56697188 传真:021-56877599
执行标准:JB/T8219-1995《工业标准测量和控制系统用电动执行机构》。

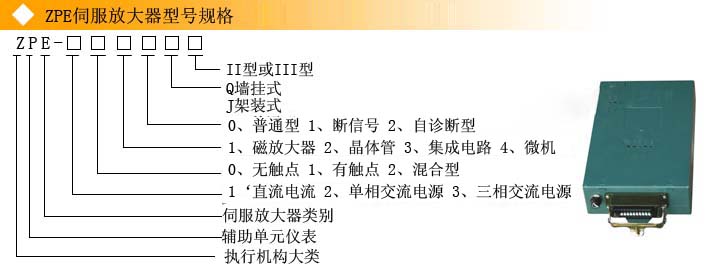

◆ZPE伺服放大器型号规格

型号
功能

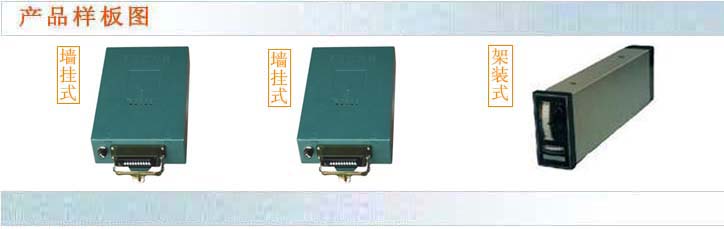

安装形式
最大工作电流
输入信号
输入电阻
备注
ZPE-2030Q II
普通
墙挂
5A
0~10mA
200Ω

ZPE-2030Q III
普通
墙挂
5A
4~20mA
250Ω

ZPE-2030J II
普通
架装
5A
0~10mA
200Ω

ZPE-2030J III
普通
架装
5A
4~20mA
250Ω

ZPE-2031J III
断信号保护
架装
5A
4~20mA
250Ω

ZPE-2031 III
断信号保护
墙挂
5A
4~20mA
250Ω


◆主要技术性能

1、输入信号:II型0~10mA.DC
2、输入通道:1个
3、输入电阻:II型    200欧姆  ///  III型   250欧姆
4、输出:输出电压降小于2V  ///  电流5A
5、死区:II型:1~10%(连续可调)////  III型:0.8~8%(连续可调)
6、断信号识别:适用于ZPE-2031JIII、ZPE-2031Q III,小于3mA.DC
7、电源:电压   220V.AC  允差+1%,-1%
8、报警触头容量:110V.AC  0.5A/28V.DC.1A  /// 适用于ZPE-2031JIII,ZPE-2031QIII
9、使用环境:温度0~50%  /// 相对湿度10%~70%  /// 周围空气中无起腐蚀作用的介质 ///  大气压力   86~106Kpa

◆工作原理

    伺服放大器的输入信号来自变送,调节等单元的标准信号,与执行机构反馈来的位置信号,在放大器的前级进行比较(即代数相减),比较后的信号差值大于放大器的灵敏限时,电动执行机构功率输出带动阀门,完成各种自控调节,阀门的开启方向也就是电动机的转动方向、取决于输入信号的量值、电动机总是朝着减小信号和反馈信号差值方向转动。

    由于ZPE-2030采用进口专用的隔离集成电路,将输入的控制电流和反馈电流信号隔离后转换成线性较高的电压信号,克服了磁放大器易产生干扰这一缺点,使执行机构工作稳定可靠。所谓“动态制动”指的是无论电动机正转还是反转,当输入信号和反馈信号达到一致时,即固态继电器停止输出的瞬间,内部电路发出一个脉冲,使控制正反转的两个固态继电器同时导通10~20s,从而起到快速制动的作用。“断信号保护”是指当有断信号事件发生时,放大器一方面关闭两个固态继电器,同时对外发出报警触点,且使执行机构停在当前位置,起到断信号保护的作用。
